Bitte mit angeben, ob die RJ45 oder 3,5mm Klinke gewünscht ist!

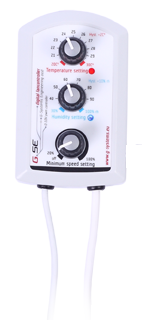

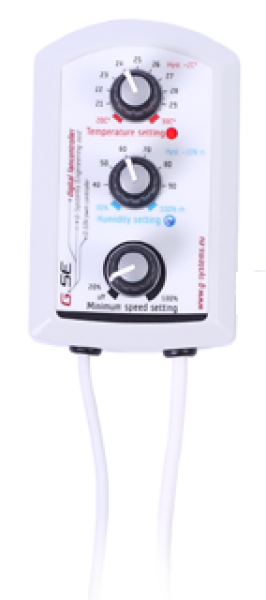

Dieser EC-Lüftungsregler für Abluftventilatoren, verfügt über Feuchte-, Temperatur-, Minimalgeschwindigkeitseinstellungen die an drei Knöpfen einstellbar ist. Dieser ist einfach zu bedienen.

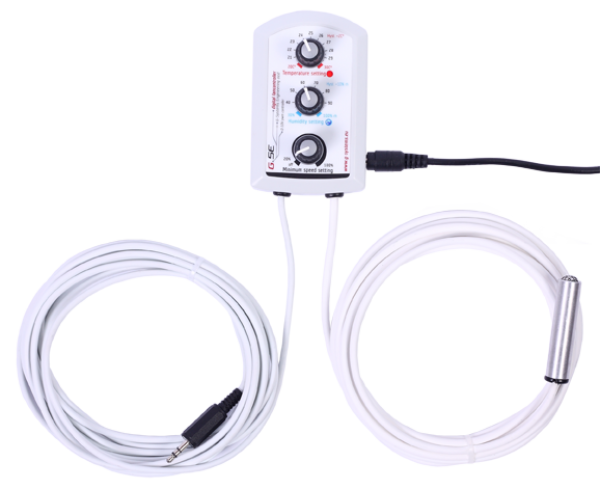

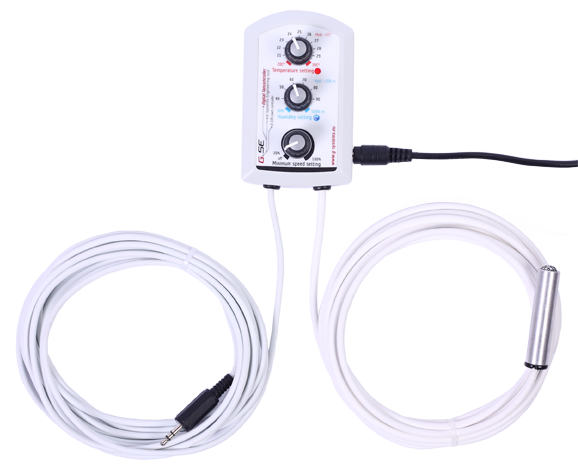

Der EC-Lüftungsregler wird mit einem 4m langen Kabel inklusive 3,5mm 3pol. Stereoklinke (Can-Fan) oder RJ45 (Primaklima, Carbonactive) Stecker zum Lüfter und einem 4m langen Temperatursensor geliefert. Der Regler wird als Fertigteil geliefert und ist sofort einsatzbereit. Das Ausgangssignal ist ein 0-10V oder ein PWM-Signal (pulse width modulation), das über einen Jumper eingestellt werden kann.
Eine extrem niedrige Stromaufnahme ermöglicht den Betrieb des EC- Lüftungsregler ohne Netzteil, direkt vom EC-Lüfter gespeist.
Anleitung auf YouTube ansehen: (Englisch)
Einstellbereich:
Temperatur: 20°C bis 30°C
Luftfeuchtigkeit: 30 % - 100 %
Mindestdrehzahl: Aus, 20 % bis -100 %
Ist die Stromversorgung erforderlich?
Mit oder ohne Netzteil? Abhängig von Ihrem EC-Lüfter benötigen Sie einen Stromversorgung >10VDC >4mA und ein PWM-Signal. Damit können Sie den Regler ohne eigene Stromversorgung betreiben. Diese Informationen entnehmen Sie aus dem Technischen Datenblatt Ihres EC-Ventilators. (Ruck oder Can-Fan EBM-papst Motoren, Primaklima, Systemair arbeiten mit PWM Signal)
Wenn der EC-Lüfter 2-adrig ist, Signal-GND liefert, dann ja,
Wenn der EC-Lüfter 3-4-adrig ist, Signal-GND-VDC >10V/35mA liefert, ist keine Stromversorgung erforderlich.
Verpackung enthält:
1x EC-Regler inkl. Sensor- und Anschlusskabel für den Ventilator
1x Netzteil 12VDC 100mA (je nach Modell)
Größen und technische Daten:
Gehäuse: Höhe = 90 mm, Breite 58 mm, Höhe 40 mm
Gewicht: 307 g
Spannung: 12 VDC
Leistung: 4mA
Digitalsensor 5V Misst Temperaturen von –55°C bis +125°C (–67°F bis +257°F)
0,5 °C Genauigkeit von –10 °C bis +85 °C
Feuchtigkeitsgenauigkeit +/-3 % relative Luftfeuchtigkeit max. Toleranz bei 55 % relative Luftfeuchtigkeit
Schutzklasse: IP 20
