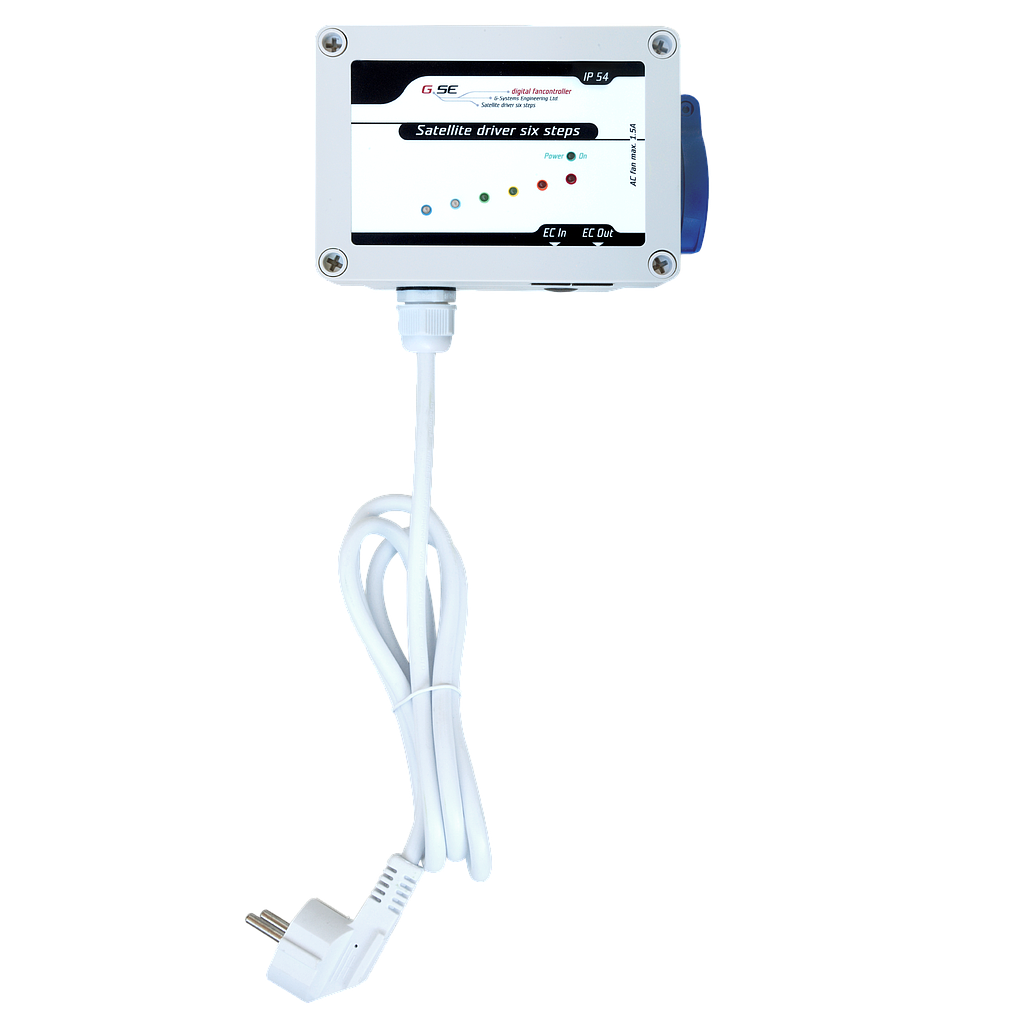

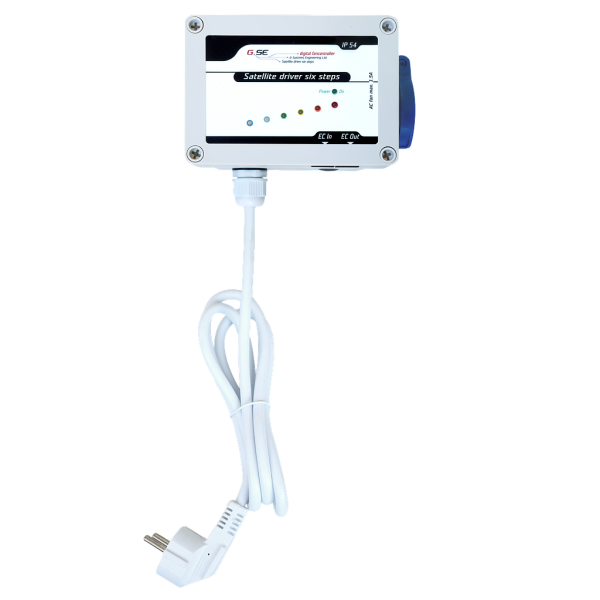

Dieser 6-Stufen Satellitenregler (Slave-Controller) erweitert Ihre Lüfterinstallation um 350W Leistung und schaltet zwischen 6 Stufen auf und ab. Schließen Sie den Satellit an Ihre Lüftungssteuerung (Master-Steuerung) mit EC-Ausgang 0-10 V oder PWM-Signal an. Der Satellit basiert auf einem Autotransformer (Spannungsregler) und macht die Lüfter brummfrei. Dieser verfügt über zwei RJ45-Anschlüsse. Signaleingang und einen für den Signalausgang. Am Signalausgang können Sie den nächsten Satelliten anschließen und Ihre AC-Lüfterinstallation beliebig erweitern. Alle in Serie geschaltenen Satelliten werden immer von dem einen Master-Gerät angesteuert.
Mit 2 Jumpern im Inneren können Sie wählen:
J1 = Zum Umschalten zwischen Aus oder Stufe 1, um eine Mindestgeschwindigkeit des Ventilators beizubehalten. In den meisten Fällen verwenden Sie dies am Abluftventilator, um zu vermeiden, dass Gerüche entweichen und einen Unterdruck im Raum erzeugen.
J2 = Eine Stufe langsamer um einen Unterdruck während der Steuerung für den Zuluftventilator zu erzeugen.
(Erklärung: Wenn Sie einen 6-Stufen Satellitenregler verwenden, können Sie den Satellit der für die Zuluft bestimmt ist nicht direkt an die Master-Lüftersteuerung anschließen. Der Einlass- und der Auslass-Satellit schalten nicht gleichzeitig zusammen. Um dieses Problem zu lösen verbinden Sie beide Satelliten in Serie und stellen Sie einem von ihnen so ein, dass er 1 Stufe hinter dem anderen regeln soll.)
Watch tutorial on YouTube: (English)
Größen und technische Daten:
Gehäuse: BxHxT = 130x92x105mm
Controller: BxHxT = 160x130x105mm
Ausgelegt für: 1,5 A / 350 W / 6-Stufen-Transformator
Volt: 230 V / 50 Hz
Schutzklasse: IP54
